点扬红外热成像 换个视角看天下
  • 在线式微型红外热成像模组

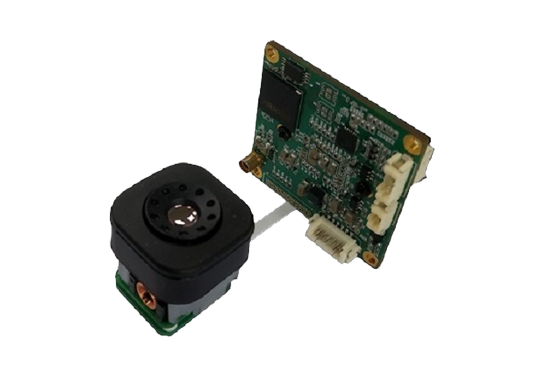

12um在线式微型红外热成像模组

产品描述:
基于进口的12um工艺的热成像机芯,以极高的性价比,小巧的体积,一经推出,就迅速被大量的产品开发公司所采用,但因为在此机芯基础上开发整机产品

在线咨询

产品介绍

为了更好的为产品开发厂家服务,加快红外热成像产品的开发速度,降低产品开发难度,推进产业进展,深圳点扬公司基于微型红外热成像核心组件,推出了不同的解决方案开发板及模组。

基于进口的12um工艺的热成像机芯,以极高的性价比,小巧的体积,一经推出,就迅速被大量的产品开发公司所采用,但因为在此机芯基础上开发整机产品,还是需要比较大量的开发,而在开发过程中,又需要不同的开发人才(比如硬件、底层、算法等人员),并且研发人员需要和原厂不断沟通,势必会限制企业快速推出产品。深圳点扬科技为了打破这样限制,实现快速开发,推出了不同的产品开发方案,并配套相应的开发板,如果产品开发者需要其他的定制方案和硬件开发环境,深圳点扬也可以专项定制。


单网口热成像产品方案

深圳点扬在采用12um的微型热成像机芯的基础上,提供的完善的开发模组,开发板均已经完成硬件、底层系统等的调试,想开发产品的客户,只需要完成应用软件的开发,和外形设计生产等工作,能极大的减少工作量,降低研发人员和时间投入。

深圳点扬已经完成并已经开始被产品生产公司广泛使用的网络型单红外热成像模组为基于海思3519芯片、3518芯片、3516芯片。


产品特点

机芯特点

——体积小,长宽为21*21mm

——重量轻,仅为25g

——USB2.0接口数据输出

——支持LINUX、安卓和Windows系统的SDK二次开发

——可实现全屏温度输出

——测温范围可达-10℃——330℃

——两种分辨率可选 320*240/206*160

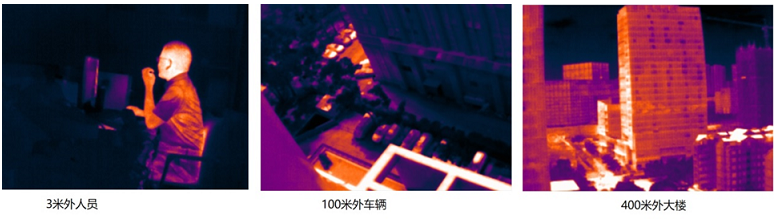

红外图像效果


产品参数

机芯规格参数

红外分辨率206*160/320*240
像素尺寸12um
帧频9Hz
视场角水平 34.4 垂直 25.8(以320*240分辨率为例,6.5mm镜头)
镜头4mm镜头/6.5mm镜头选配 f1.18
测温范围-10~330
测温精度+/-3
接口USB2.0
二次开发支持安卓、LINUX、WINDOWS
功耗小于300mw
尺寸21.5*21.5*30mm(L*W*D)


硬件参数及功能描述

功能内容描述
红外热成像红外主要规格热成像机芯分辨率206x160/320x240
镜头:4mm/6.5mm定焦
测温范围:-20~300℃
精度范围:±2度(1—3米),±3度(10米内)
接口AV接口1个
电源电源一:12V/24VDC(10.8~30V)
网络接口4线百兆
 GPIO接口1个输出

以太网协议RTSP、RTP

电源防反接
指示灯1灯,正常、异常
环境工作温度范围需要考虑室内和室外,室内—20℃~50℃,室外—20℃~65℃
存放温度范围—40℃~85℃
湿度5%~ 95% 无凝露
视频输出视频输出AV视频输出
数字视频输出协议H.264,H.265,支持 RTSP 流媒体协议
调色板白热、黑热、铁红,Tyrian,Amber,彩虹

数据输出Rawdata数据流输出

温度数据全温度数据输出
测温测温方式中心点测温,最高温,最低温
开发应用开发环境全开放型开发环境
处理芯片主处理芯片型号海思   3516,3519系列
系统支持
linux开发环境
